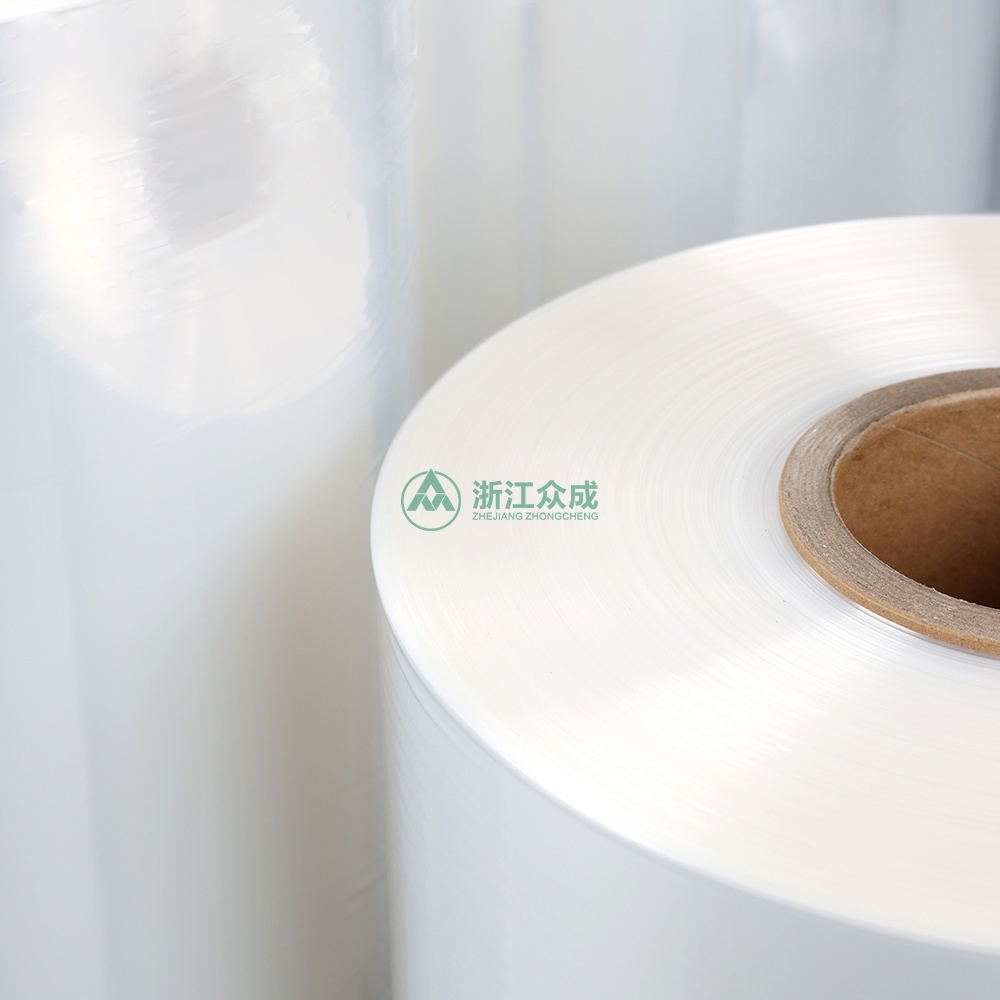

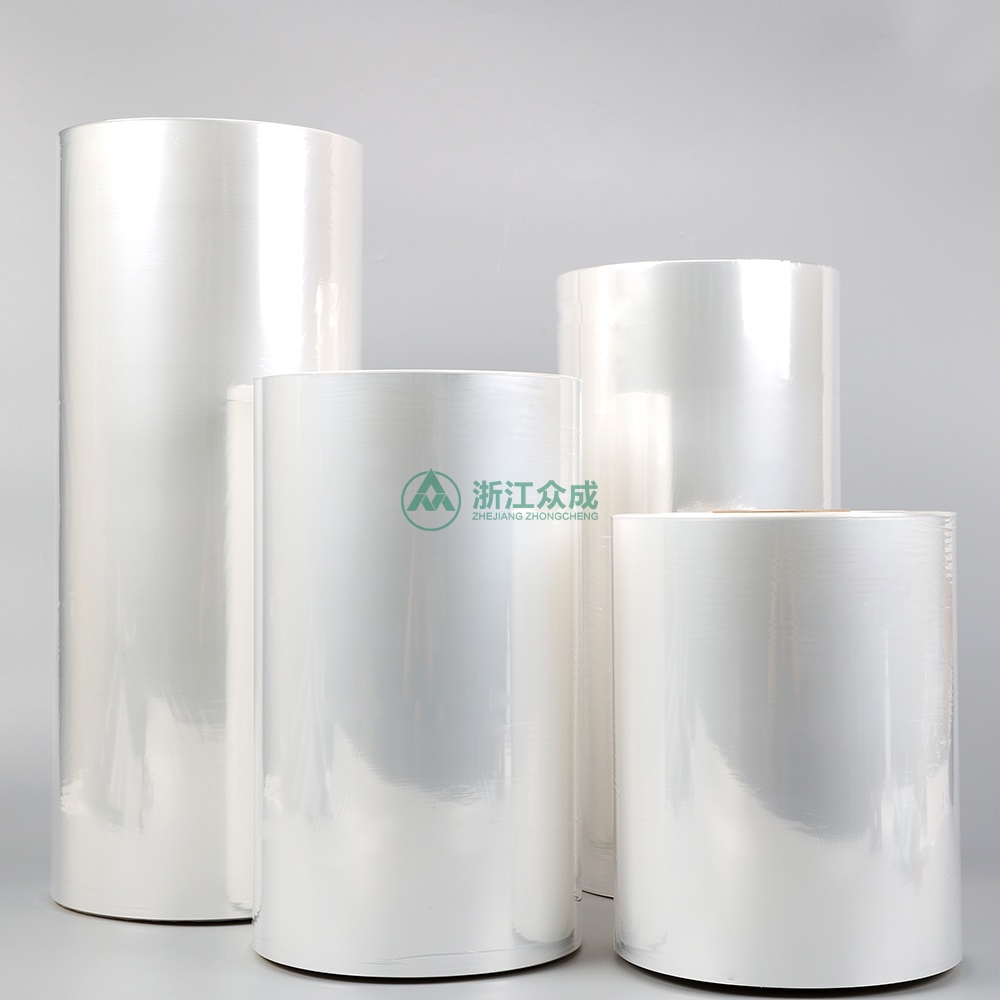

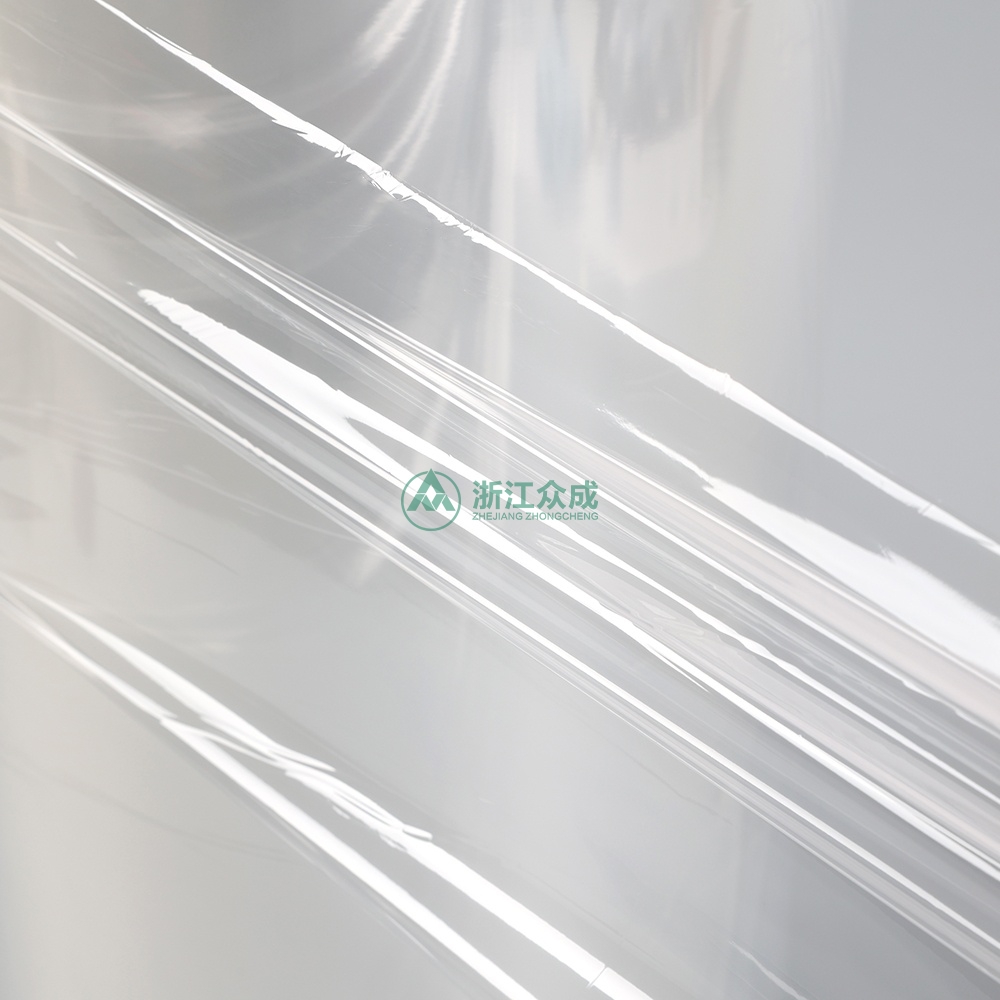

ZCR01 PCR聚烯烃热收缩膜

这里是属于大量应用PCR回料（Post Customer Recycled material 消耗后再收购分类处理料）而为产的聚烯烃热伸缩膜，膜中PCR料占比例30%，该膜已能够了GRS4.0认证服务证书（全球排名收购分类处理标准单位认证服务证书）。

该膜除选择过多PCR回料外，其生產流程与ZDF01差不多相当，产品的特点及应用软件行业，与ZDF01膜也差不多相当，亦是具备着测力耐磨性好、热封性好，缩紧率高效优势之处，对种种包装设计机的适应力性也很不错。

常规厚度：15um、19um、25um。

产品设备运作资源下载

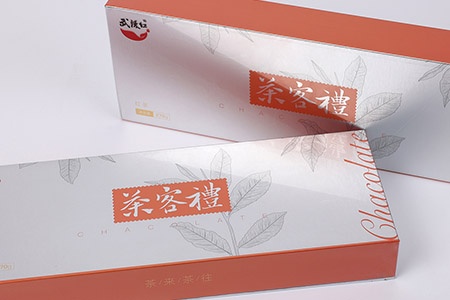

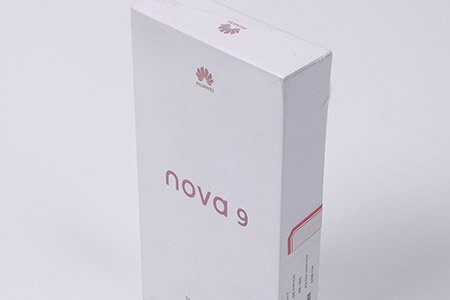

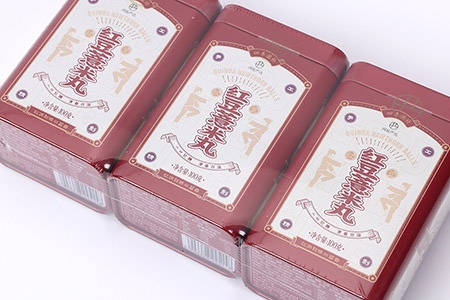

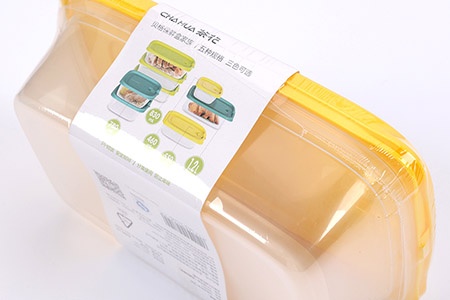

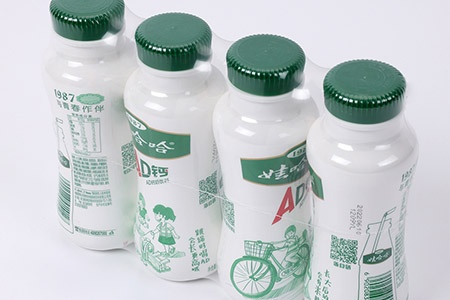

产品应用

性能参数

TEST ITEM		UNIT	ASTM TEST	TYPICAL VALUES

INTRODUCTION
Post Consumer Recycling				30%Recycled post-consumer polyethylene(RM0193)
Gauge 厚度				15um		19um	25um	30um
TENSILE
Tensile Strength (MD) 拉伸强度		N/mm²	D882	115		110	90	88
Tensile Strength (TD)				110		105	85	80
Elongation(MD) 断裂伸长率		%		105		110	105	100
Elongation (TD)				100		105	95	90
TEAR 撕裂强度
MD at 400gm		gf	D1922	10.5		13.5	16.5	20.5
TD at 400gm				9.8		12.5	16.5	22.5
SEAL STRENGTH 热封强度
MD\Hot Wire Seal		N/mm	F88	0.85		0.95	1.15	1.35
TD\Hot Wire Seal				1.05		1.15	1.25	1.55
COF (Film To Film)		-
Static 静摩擦			D1894	0.20		0.18	0.22	0.23
Dynamic 动摩擦				0.20		0.18	0.22	0.23
OPTICS
Haze 雾度			D1003	3.5		3.8	4.0	4.3
Clarity 透明度			D1746	93.0		92.0	91.0	90.0
Gloss @ 45Deg 光泽度			D2457	85.0		82.0	80.0	81.0
BARRIER 阻隔性
Oxygen Transmission Rate 透氧率		cc/㎡/day	D3985	9200		8200	5600	4200
Water Vapor Transmission Rate 透水气率		gm/㎡/day	F1249	25.9		17.2	14.5	11.2
SHRINKAGEPROPERTIES 收缩性				MD	TD		MD	TD
Free Shrinkage 收缩率	100℃	%	D2732	17	26		14	23
	110℃			32	44		29	42
	120℃			54	59		53	60
	130℃			68	69		68	69
				MD	MD		TD	TD
Shrink Tension 收缩张力	100℃	Mpa	D2838	1.65	2.35		1.70	2.25
	110℃			2.55	3.20		2.65	3.45
	120℃			2.70	3.45		2.95	3.65
	130℃			2.45	3.10		2.75	3.20

MD\Machine Direction TD\Transverse Direction

Note:This information represents our best judgment on the work done, but the company assumes no liability whatsoever in connection with the use of information or findings contained herein.

上述資料是本工司內部游戏评测之动态数据，仅作考虑。

八大胜

ZCR01 PCR聚烯烃热收缩膜

产品应用

性能参数
