ZCR03 PCR聚烯烃交联热收缩膜

这只是1种不少运行PCR回料（Post Customer Recycled material 消费水平后再出售处理料），并使用福射交连而行产的聚烯烃交连热抽缩膜，PCR出售处理料在膜中净占比例达31%，ZCR03膜已使用了GRS4.0资格认可（国际出售处理规范标准资格认可）。

不光应用PCR回料其他，ZCR03与ZDF03在生产制造新工艺角度总体想同，于是双方互相的功能指标也非常的差不多，也有着拉伸率高（近80%）、流体力学功能指标好、热封抗拉强度高、弹性好等优势：，另外耐低温及耐旱性也都较好重点突出。

ZCR03能适应各种包装机。常规厚度有：15um、19um、25um。

类产品参数设置保存

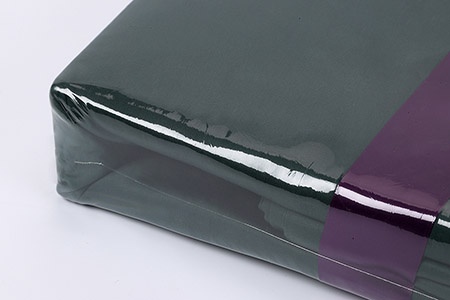

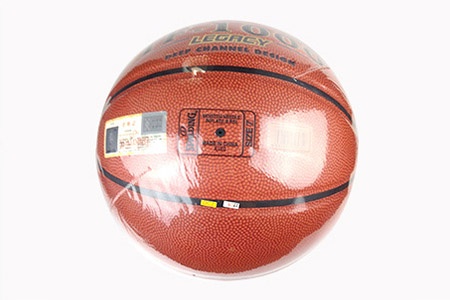

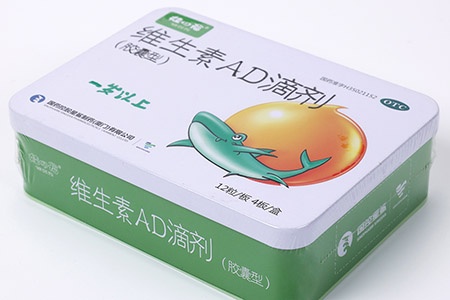

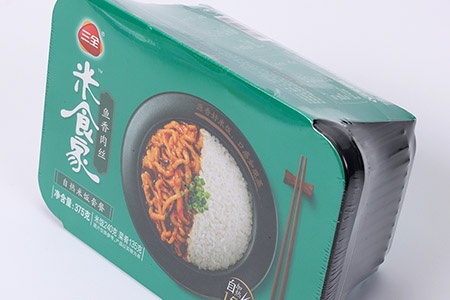

产品应用

性能参数

TEST ITEM		UNIT	ASTM TEST	TYPICAL VALUES

INTRODUCTION
Post Consumer Recycling				31%Recycled post-consumer polyethylene(RM0193)
Gauge 厚度				15um		19um	25um	30um
TENSILE
Tensile Strength (MD) 拉伸强度		N/mm²	D882	130		125	120	115
Tensile Strength (TD)				115		110	110	110
Elongation(MD) 断裂伸长率		%		125		115	125	120
Elongation (TD)				110		110	110	100
TEAR 撕裂强度
MD at 400gm		gf	D1922	11.5		14.3	16.7	21.5
TD at 400gm				9.8		14.8	17.2	23.4
SEAL STRENGTH 热封强度
MD\Hot Wire Seal		N/mm	F88	1.20		1.40	1.55	1.95
TD\Hot Wire Seal				1.40		1.55	1.65	2.05
COF (Film To Film)		-
Static 静摩擦			D1894	0.20		0.18	0.22	0.23
Dynamic 动摩擦				0.20		0.18	0.22	0.23
OPTICS
Haze 雾度			D1003	3.2		3.6	4.0	4.5
Clarity 透明度			D1746	92.5		91.5	90.5	90.0
Gloss @ 45Deg 光泽度			D2457	85.0		84.0	82.0	81.0
BARRIER 阻隔性
Oxygen Transmission Rate 透氧率		cc/㎡/day	D3985	8800		7500	5100	3900
Water Vapor Transmission Rate 透水气率		gm/㎡/day	F1249	23.5		19.4	11.6	9.2
SHRINKAGEPROPERTIES 收缩性				MD	TD		MD	TD
Free Shrinkage 收缩率	100℃	%	D2732	14.0	22.5		13.0	22.0
	110℃			36.5	45.0		33.0	44.5
	120℃			73.0	71.5		70.5	70.0
	130℃			81.0	80.0		81.0	80.0
				MD	MD		TD	TD
Shrink Tension 收缩张力	100℃	Mpa	D2838	2.05	2.35		1.70	2.25
	110℃			2.75	3.65		2.65	3.45
	120℃			3.15	4.05		2.95	3.65
	130℃			3.00	3.65		2.75	3.20

MD\Machine Direction TD\Transverse Direction

Note:This information represents our best judgment on the work done, but the company assumes no liability whatsoever in connection with the use of information or findings contained herein.

之上文件是本总部组织结构对比之数据信息，仅限参考选取。

八大胜

ZCR03 PCR聚烯烃交联热收缩膜

产品应用

性能参数
